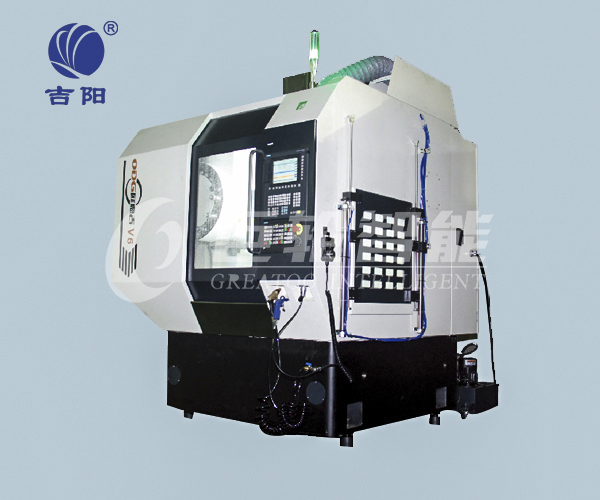

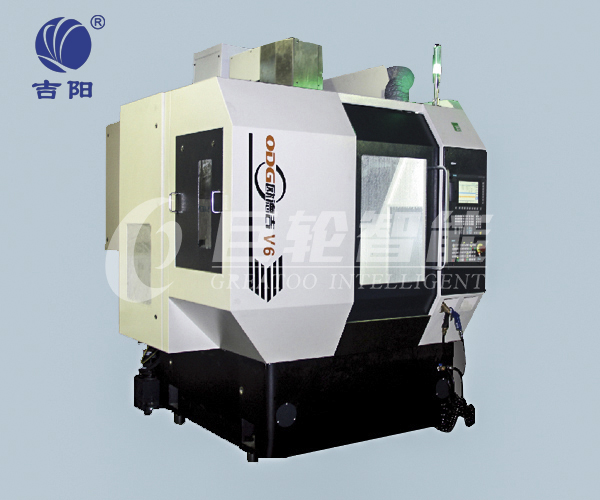

ODG-V6高速加工中心接纳高刚性龙门式框架结构设计，床身、立柱等机床机床基础件接纳先进的大理石质料，具有优良的阻尼减振性能、低热膨胀系数、高耐侵蚀性能、以及较好的力学性能，其高热稳固性、高阻尼减振性能及较高的新闻态力学性能，知足了高速细密及高效加工的要求。普遍用于模具及零件铣削、钻孔、攻牙等制造生产，具有速率快、精度高、加工品质优、性能稳固、本钱低等优点。
|
事情台 /Workbench |
|
|
事情尺寸/Working dimension |
680x520mm |
|
事情台承重/Table bearing |
500kg |
|
T型槽尺寸/Type T groove size |
4-14x125 mm x n |
|
加工规模/Machining range |
|
|
X轴最大行程/X axis Max stroke |
650mm |
|
Y轴最大行程/Y axis Max stroke |
520mm |
|
Z轴最大行程/Z axis Max stroke |
320mm |
|
主轴端面至事情台距离最大/最小 Spindle end face to the maximum / minimum distance |
460/140mm(标准) 460/140mm (standard) |
|
主轴 /Principal axis |
|
|
主轴锥孔/Taper of spindle |
BT30 |
|
转速/Speed |
30000(电主轴Motorized spindle)r/min |
|
最大输出扭矩/Maximum output torque |
8.8(电主轴Motorized spindle)N · m |
|
主电机功率/Main motor power |
5.5KW(电主轴Motorized spindle) |
|
刀库/The knife |
|
|
最大刀具长度/Maximum tool length |
150mm |
|
刀库形式/Tool magazine form |
刀臂式刀库/Cutter arm type cutter |
|
刀库容量/Tool magazine capacity |
24把（unit） |
|
最大刀具直径/Maximum tool diameter |
60mm(满刀) /120mm（相邻空刀） 60mm (full knife) /120mm (adjacent to the empty knife) |
|
最大刀具重量/Maximum tool weight |
3kg |
|
换刀时间（刀对刀）/Tool change time (T-T) |
1.2s |
|
进给/Feed |
|
|
切削进给速率规模/Cutting feed speed range |
1-48000mm/min |
|
快速移动速率X/Y/Z轴/Fast moving speed X/Y/Z axis |
60/60/60m/min |
|
定位不确定性 /Location uncertainty |
|
|
VDI/DGQ3441-X/Y/Z轴(axis) |
0.01/0.01/0.01mm |
|
重复定位精度 /Repeated positioning accuracy |
|
|
VDI/DGQ3441-X/Y/Z轴(axis) |
0.005/0.005/0.005mm |
|
|
|
|
数控系统/numerical control system |
西门子/SIEMENS828D-BASIC |
|
电气总容量/Total electric capacity |
20kVA |
|
机床轮廓尺寸/Machine tool profile dimensions |
|
|
长/Length |
2010mm |
|
宽/Wide |
1850mm |
|
高/High |
2620mm |
|
|
|
|
气源流量/Air flow |
0.1~0.2M?/min |
|
机床总重量/Total weight of machine tool |
5000kg |
